Установка AtomSpectra ESP32 Gateway

🇷🇺 Русская версия · 🇬🇧 English

Пошаговая инструкция: от пустой платы до работающего спектра в браузере.

1. Что понадобится

Железо

Компонент Зачем
ESP32-S3-DevKitC-1 N16R8 Плата-шлюз. Именно S3 — нужен USB OTG Host (GPIO19/20). Обычный ESP32 / C3 не подойдут — у них нет USB Host. 16 MB Flash + 8 MB PSRAM. Купить на Ozon
USB-C OTG кабель Соединяет USB-порт ESP32-S3 (host) с USB-портом спектрометра (device). На ESP32-S3-DevKitC-1 два USB-C разъёма — нужен тот, что подписан «USB» (не «UART»).
USB-кабель для прошивки Подключает UART-порт ESP32-S3 (тот, что подписан «UART») к ПК для первой прошивки.
KB Radar «Atom Spectra» Гамма-спектрометр с USB-портом. Внутри — FTDI FT232R (VID 0403, PID 6001), 600000 бод.
Блок питания 5V USB Для постоянной работы (после прошивки USB-UART кабель можно убрать).

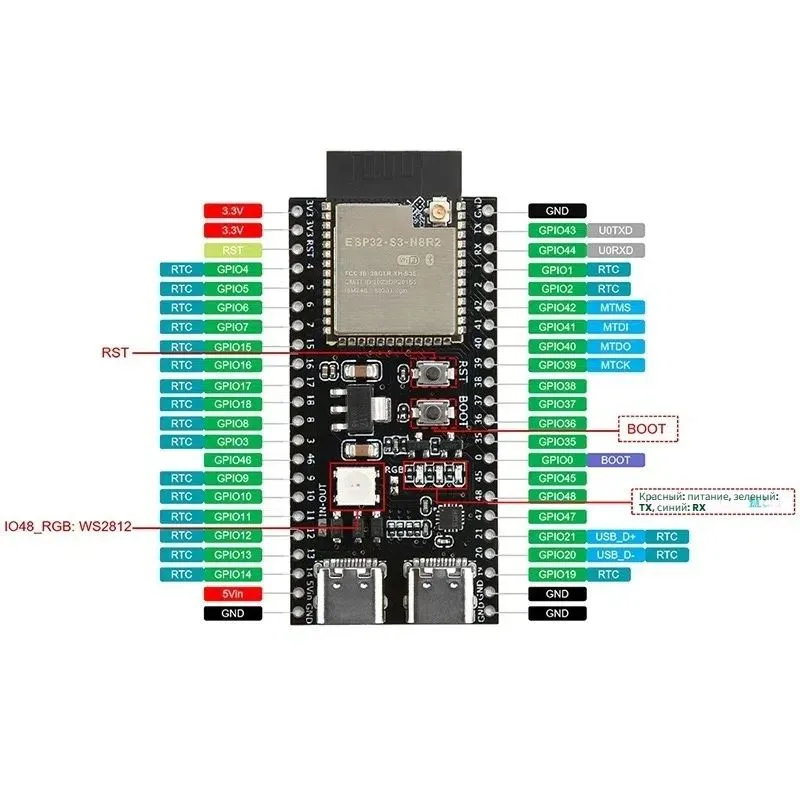

Распиновка платы ESP32-S3

Софт

Вариант A — локальный ESP-IDF (рекомендуется для разработки):

Вариант B — Docker (проще, ничего не ставить):

2. Физическое подключение

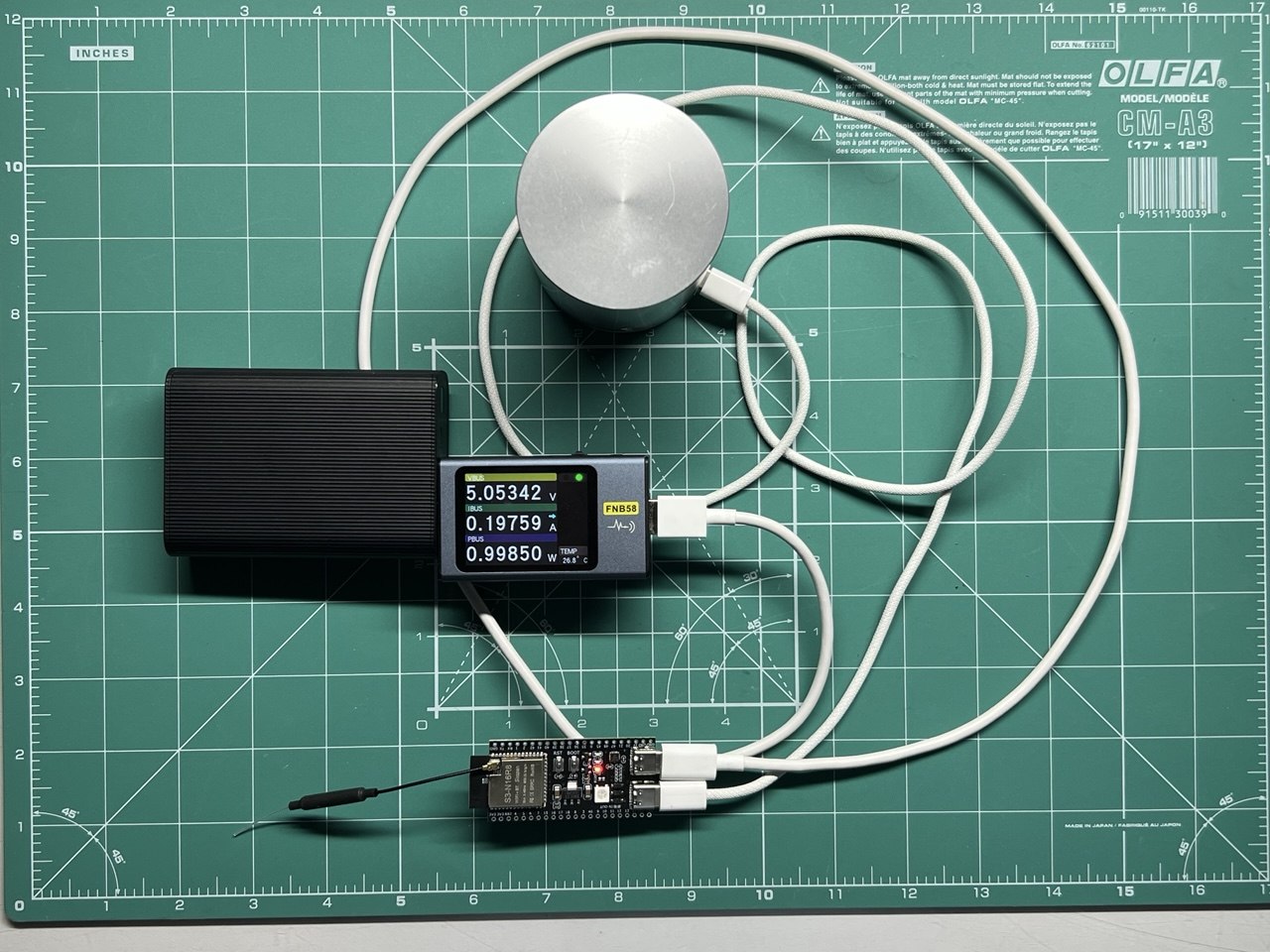

Сборка — спектрометр, ESP32-S3, USB-метр

                    USB-C «UART»              USB-C «USB» (OTG)
                    (для прошивки)            (для спектрометра)
                         │                         │
 ┌─────────┐        ┌────┴─────────────────────────┴────┐        ┌──────────────┐
 │   ПК    │◄──────►│         ESP32-S3-DevKitC-1        │◄──────►│ Atom Spectra │
 │ (COM14) │  USB   │            N16R8                  │  USB   │ (FTDI FT232R │
 └─────────┘        └───────────────────────────────────┘  OTG   │  600 kBd)    │
                                    │                            └──────────────┘
                                    │ WiFi 2.4 GHz
                                    ▼
                              ┌───────────┐
                              │  Браузер  │
                              │  BecqMoni │
                              └───────────┘

Важно: на ESP32-S3-DevKitC-1 два USB-C разъёма. Для прошивки используется UART-порт. Для подключения спектрометра — USB (OTG) порт. Не перепутайте!

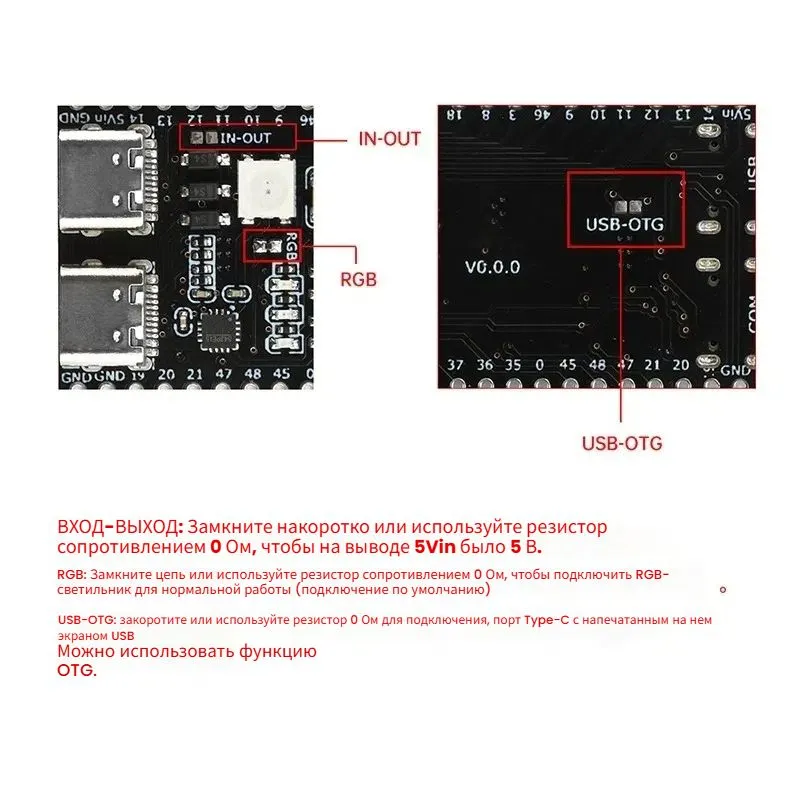

Перемычки на плате — замкните USB-OTG

3. Сборка прошивки

Вариант A: локальный ESP-IDF

# Клонировать репозиторий
git clone https://github.com/VibeEngineering-LLC/atomspectra-waterfall-esp32.git
cd atomspectra-waterfall-esp32

# Задать целевой чип
idf.py set-target esp32s3

# Собрать
idf.py build

Зависимости (usb_host_cdc_acm, littlefs) скачаются автоматически при первой сборке через ESP-IDF Component Manager (main/idf_component.yml).

Вариант B: Docker (без установки ESP-IDF)

git clone https://github.com/VibeEngineering-LLC/atomspectra-waterfall-esp32.git
cd atomspectra-waterfall-esp32

# Собрать в Docker-контейнере
docker run --rm -v "$(pwd):/project" -w /project espressif/idf:v5.4 \
  bash -c ". /opt/esp/idf/export.sh && idf.py build"

На Windows (PowerShell):

docker run --rm -v "${PWD}:/project" -w /project espressif/idf:v5.4 `
  bash -c ". /opt/esp/idf/export.sh && idf.py build"

Результат сборки: build/atomspectra.bin (+ bootloader + partition table).

4. Прошивка

Через ESP-IDF (если установлен)

# Подключить ESP32-S3 UART-портом к ПК
# Определить COM-порт (Device Manager → CH340/CH343/CP2102/FTDI)
idf.py -p COM14 flash

Через esptool напрямую (после Docker-сборки)

pip install esptool

# Прошить все три образа
esptool.py -p COM14 -b 460800 \
  --before default_reset --after hard_reset \
  write_flash --flash_mode dio --flash_size 16MB \
  0x0 build/bootloader/bootloader.bin \
  0x8000 build/partition_table/partition-table.bin \
  0x10000 build/atomspectra.bin

Первая загрузка — настройка WiFi

  1. После прошивки плата перезагружается и поднимает точку доступа «AtomSpectra-Setup» (открытая, без пароля)
  2. Подключитесь к ней телефоном или ноутбуком
  3. Откроется captive portal (или перейдите на http://192.168.4.1/)
  4. Выберите свою WiFi-сеть из списка
  5. Введите пароль, нажмите Connect
  6. Плата перезагрузится и подключится к вашей сети
  7. IP-адрес платы — в таблице DHCP роутера или в UART-мониторе: idf.py -p COM14 monitor

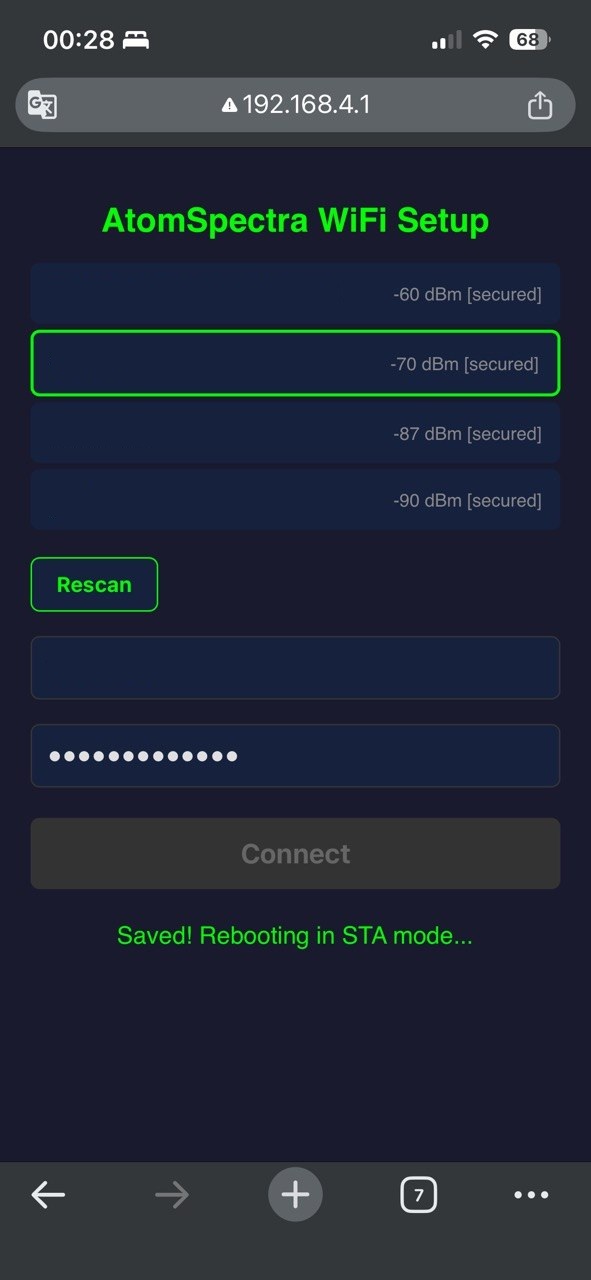

Captive portal — настройка WiFi

5. Использование

  1. Откройте http://<IP-платы>/ в браузере
  2. Подключите спектрометр USB-C OTG кабелем к USB-порту ESP32-S3 (не UART!)
  3. Спектр появится автоматически (обновление раз в секунду)

Управление

Кнопка Что делает
▶ Старт Запуск набора спектра на приборе (команда -sta)
■ Стоп Остановка набора (команда -sto)
↻ Сброс Сброс накопленного спектра (команда -rst)
Log / Lin Переключение логарифмической / линейной шкалы Y
CPS / Counts Переключение единиц Y: скорость счёта / накопленные импульсы
Ch / keV Переключение шкалы X: каналы / энергия в кэВ
Сохранить Сохранить текущий спектр на flash ESP
Загрузить Загрузить сохранённый спектр (overlay поверх живого)
XML Скачать BecqMoni-совместимый файл
CSV Скачать InterSpec-совместимый файл

Курсор

Наведите мышь на график — под ним появится информация:

Энергетическая калибровка

Калибровка автоматически считывается с прибора при подключении (команда -inf). Если калибровка получена — кнопка keV активирует энергетическую шкалу. Полином: E(ch) = c₀ + c₁·ch + c₂·ch² + c₃·ch³ + c₄·ch⁴.

6. Смена WiFi

Два способа:

  1. Через Web UI: кнопка WiFi Reset → плата перезагружается в режим точки доступа
  2. Через UART: idf.py -p COM14 erase-otadata + перепрошить

7. TCP-мост для BecqMoni / AtomSpectra на ПК

Если хотите использовать настольное ПО BecqMoni или AtomSpectra через WiFi:

  1. В программе выберите «TCP/IP» вместо COM-порта
  2. Введите адрес: <IP-платы> порт 8234
  3. Программа будет работать как с прямым USB-подключением

TCP-мост и Web UI работают одновременно — данные дублируются.

8. Таблица разделов

nvs,      data, nvs,      0x9000,   0x6000      (24 KB — WiFi настройки)
phy_init, data, phy,      0xf000,   0x1000      (4 KB)
factory,  app,  factory,  0x10000,  3M          (3 MB — прошивка)
storage,  data, littlefs, ,         12944K      (12.9 MB — сохранённые спектры)

9. Безопасность

Пароль WiFi во flash

Пароль вашей WiFi-сети сохраняется в разделе nvs открытым текстом. Любой, у кого есть физический доступ к плате, может считать содержимое flash стандартным инструментом и извлечь пароль:

esptool.py -p COM14 read_flash 0x9000 0x6000 nvs.bin
strings nvs.bin        # среди строк будут SSID и пароль

Так же (без шифрования) хранятся пароль Web UI (basic auth) и OTA. Это осознанный компромисс для типового сценария — плата стоит в доверенном домашнем LAN, а физический доступ к ней есть только у владельца.

Когда это важно

Включайте шифрование, если:

Как включить (NVS encryption + flash encryption)

Единственная корректная защита пароля в NVS — шифрование flash (NVS encryption работает поверх него). Заготовка в sdkconfig.defaults лежит закомментированной:

#CONFIG_SECURE_FLASH_ENC_ENABLED=y
#CONFIG_NVS_ENCRYPTION=y

⚠ НЕОБРАТИМО. Flash encryption прожигает eFuse на чипе ESP32-S3. Процесс нельзя откатить, чип нельзя вернуть в исходное состояние, а в Release-режиме перепрошивка по UART блокируется навсегда. Ошибка в конфигурации может окирпичить плату.

Порядок действий (только осознанно, после чтения документации Espressif):

  1. Изучите официальную документацию: Flash Encryption и NVS Encryption.
  2. Раскомментируйте две строки в sdkconfig.defaults.
  3. Пересоберите с нуля: idf.py fullclean && idf.py build.
  4. Прошейте. При первой загрузке чип сгенерирует ключ и зашифрует flash.

Прошивка по умолчанию поставляется с выключенным шифрованием — решение оставлено за вами именно из-за необратимости.

Устранение проблем

Спектрометр не определяется по USB

Нет спектра (Web UI показывает пустой график)

WiFi не подключается

Сборка не проходит
