AtomSpectra → ESP32-S3 → Web UI

🇷🇺 Русская версия · 🇬🇧 English

WiFi-шлюз для гамма-спектрометра KB Radar «Atom Spectra» на ESP32-S3 с USB OTG Host.

Подключается к спектрометру по USB (не BLE!), принимает 8192-канальный спектр в реальном времени и показывает его в браузере — с осями, логарифмической шкалой, энергетической калибровкой в keV и экспортом в форматы BecqMoni, InterSpec, N42.42 и ЛСРМ.

ESP32-S3 ESP-IDF USB Channels

Что это решает

Программа AtomSpectra для ПК — отличная, но требует прямого USB-подключения спектрометра к компьютеру. Этот шлюз превращает ESP32-S3 в WiFi-мост:

Никаких облаков. Никаких аккаунтов. Всё работает в локальной сети.

⚠ Перед использованием

Шлюз подключается к спектрометру по USB и шлёт ему штатные команды управления (-inf, -sta, -rst). При включённой опции «очистка спектра на старте» плата пошлёт прибору -rst — накопленный в приборе спектр будет стёрт.

Отказ от ответственности

Прошивка предоставляется «как есть», без каких-либо гарантий. Автор не несёт ответственности за любой прямой или косвенный ущерб: сброс накопленных данных или настроек прибора, потерю данных, неработоспособность устройства или платы. Используя прошивку, вы принимаете эти условия и действуете на свой страх и риск.

Архитектура

                          USB-C OTG cable
┌──────────────────┐    (host → device)    ┌──────────────────┐
│  KB Radar        │ ◄──────────────────── │  ESP32-S3        │
│  Atom Spectra    │   shproto @ 600 kBd   │  (USB OTG Host)  │
│  (гамма-спектро- │   8192 ch × 32 bit    │                  │
│   метр, FTDI     │   + stat + calibr.    │  WiFi 2.4 GHz    │
│   FT232R внутри) │                       │  ┌────────────┐  │
└──────────────────┘                       │  │ Web UI     │  │──► Браузер
                                           │  │ REST API   │  │──► BecqMoni (TCP:8234)
                                           │  │ LittleFS   │  │──► InterSpec (CSV)
                                           │  │ 12.9 MB    │  │
                                           │  └────────────┘  │
                                           └──────────────────┘

Что видно в Web UI

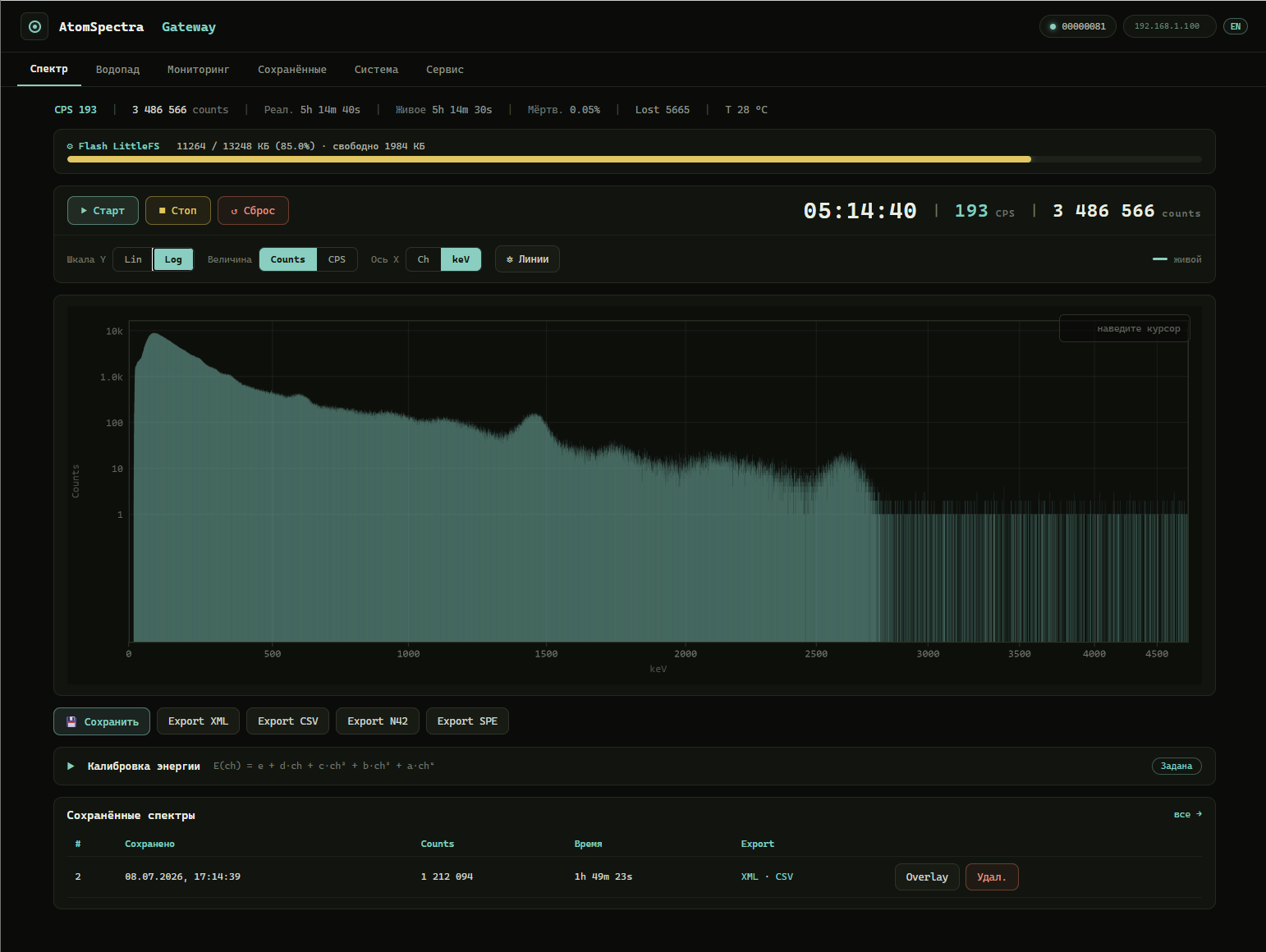

Web UI платы — вкладка «Спектр»: живой 8192-канальный спектр, управление прибором, экспорт

🔴 Живое демо этого Web UI (плата не нужна): https://vibeengineering-llc.github.io/atomspectra-waterfall-esp32/demo/

Web UI открывается в браузере по адресу http://<IP-платы>/:

Спектр (canvas 1200×400)

Управление прибором

Большой дисплей

Спектры

Вкладка «Мониторинг» — запись скорости счёта (CPS) с усреднением по заданному интервалу: текущий CPS, средний CPS сессии со статистической погрешностью, последний интервал, график «сырые импульсы + скользящее среднее (SMA)», таблица отсчётов и выгрузка в CSV:

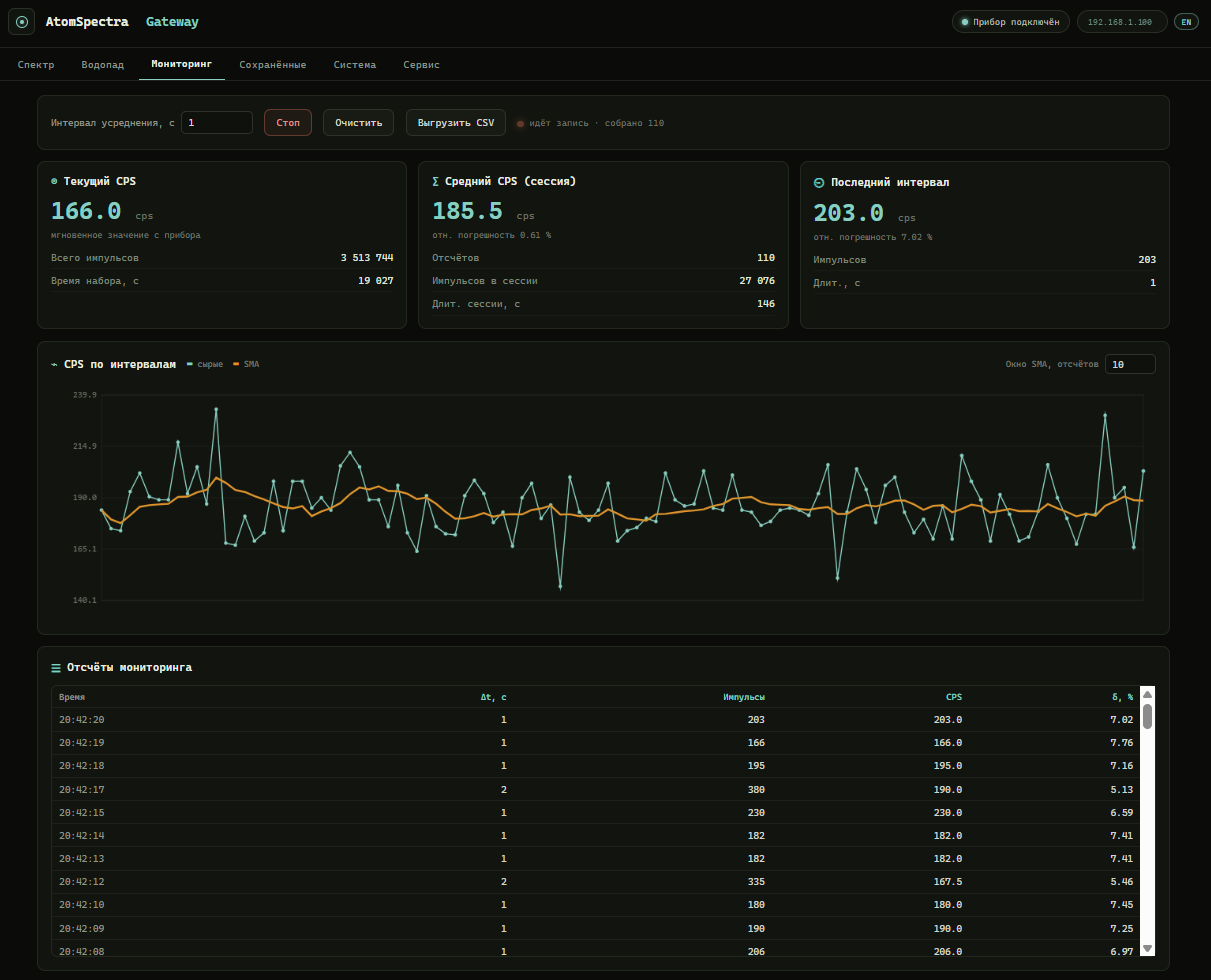

Web UI платы — вкладка «Мониторинг»: график CPS по интервалам (сырые + SMA) и таблица отсчётов

Вкладка «Сохранённые» — спектры, записанные на flash: список с датой, счётом и длительностью; просмотр выбранного, наложение на живой спектр («Overlay на Спектр»), экспорт XML/CSV и удаление:

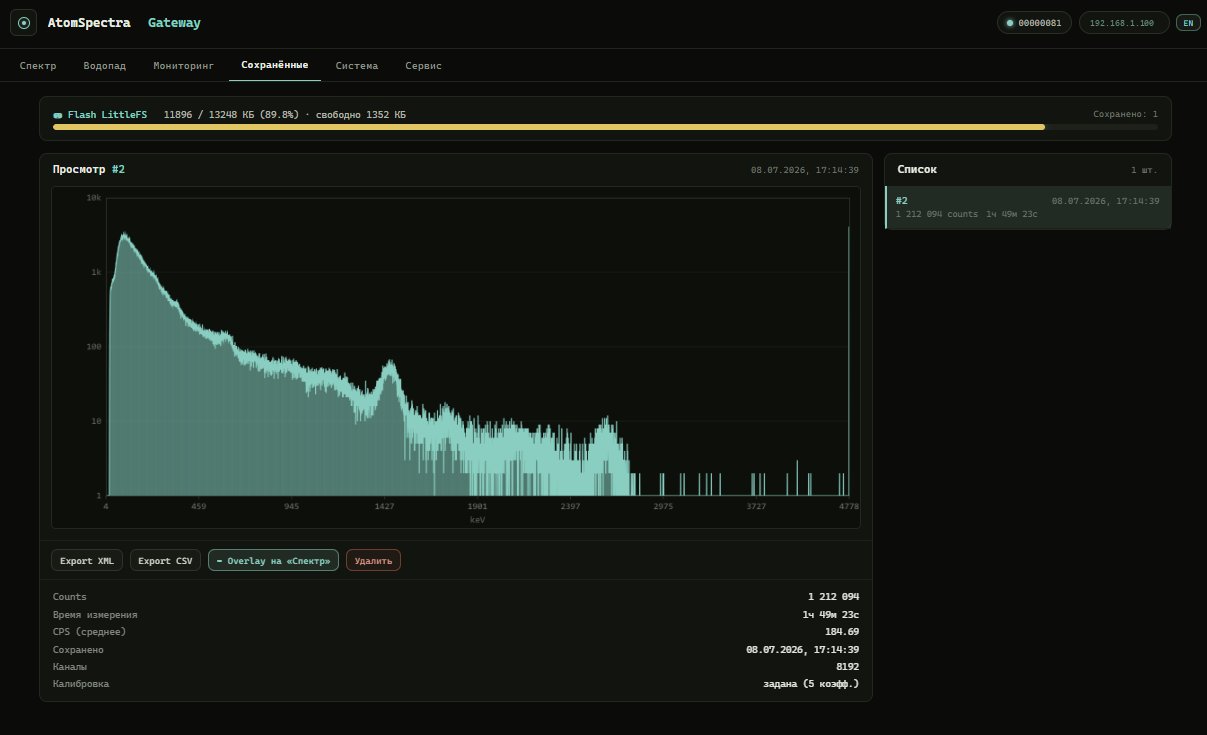

Web UI платы — вкладка «Сохранённые»: просмотр сохранённого спектра и список записей

Вкладка «Система» — heap/flash, WiFi (SSID, IP, RSSI), аптайм, причина последней перезагрузки, состояние TCP-моста:

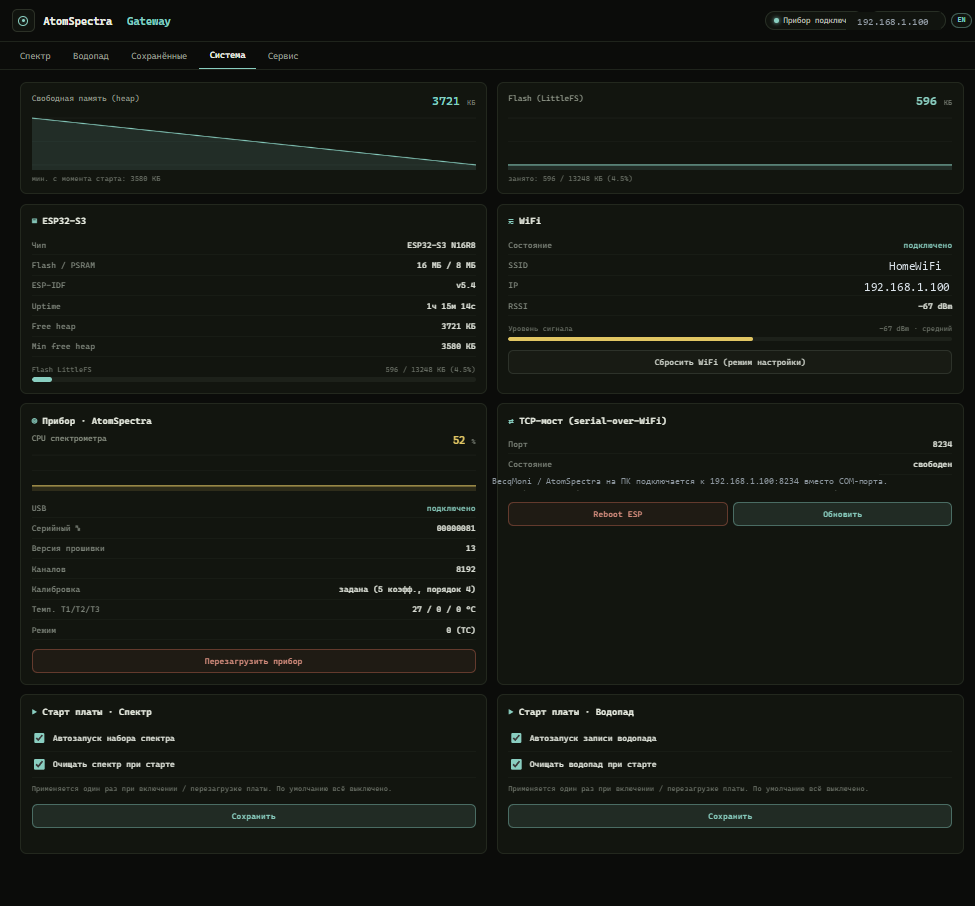

Web UI платы — вкладка «Система»

Вкладка «Сервис» — произвольные команды прибору, журнал обмена (devlog), резервная копия и восстановление настроек:

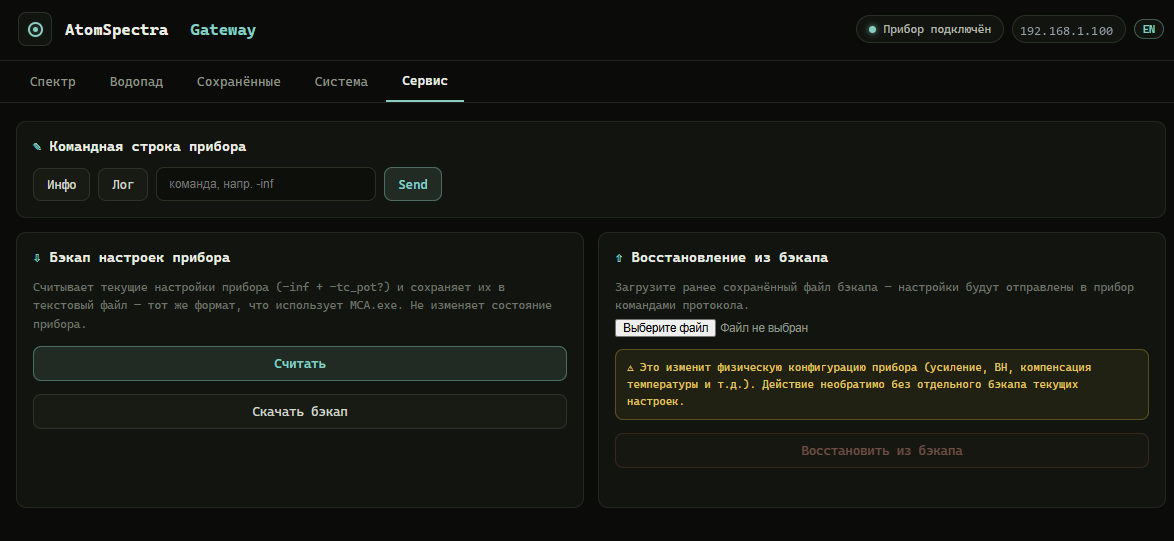

Web UI платы — вкладка «Сервис»

Экспорт

BecqMoni XML (/api/export.xml)

Полный 8192-канальный спектр в формате ResultDataFile (FormatVersion 120920):

InterSpec CSV (/api/export.csv)

Заголовки с калибровочными коэффициентами, серийным номером, временем:

ANSI N42.42 (/api/export.n42)

Спектр в индустриальном XML-формате RadInstrumentData (стандарт ANSI/IEEE N42.42):

ЛСРМ .spe (/api/export.spe)

Спектр в текстовом формате ЛСРМ (используется в SpectraVibe):

Что нужно

Железо:

Софт:

Подробная установка с нуля — в INSTALL.md. Известные проблемы и ограничения — в KNOWN_ISSUES.md.

Быстрый старт (5 минут)

# 1. Клонировать
git clone https://github.com/VibeEngineering-LLC/atomspectra-waterfall-esp32.git
cd atomspectra-waterfall-esp32

# 2. Собрать (вариант A: локальный ESP-IDF)
idf.py set-target esp32s3
idf.py build

# 2. Собрать (вариант B: Docker, без установки ESP-IDF)
docker run --rm -v "$(pwd):/project" -w /project espressif/idf:v5.4 \
  bash -c ". /opt/esp/idf/export.sh && idf.py build"

# 3. Прошить (COM-порт подставить свой)
idf.py -p COM14 flash

# 4. Подключиться к WiFi
#    Плата поднимает AP «AtomSpectra-Setup» → captive portal → ввести SSID и пароль

# 5. Открыть в браузере
#    http://<IP-платы>/

# 6. Подключить спектрометр USB-C OTG кабелем к USB-порту ESP32-S3
#    Спектр появится автоматически

Режимы сети: Indoor и Outdoor

Плата работает в двух режимах. Переключатель Indoor / Outdoor виден сразу в шапке стартовой страницы.

🏠 Indoor (STA) — как описано выше: плата — клиент домашней WiFi-сети, спектр доступен по http://<IP-платы>/, время берётся по SNTP из интернета, сегменты водопада автоматически выгружаются приёмнику.

🌲 Outdoor (полевой AP) — плата сама становится точкой доступа Wi-Fi, роутер и интернет не нужны. Это режим для измерений в поле, когда с собой только телефон (и, по желанию, повербанк для питания платы):

Что происходит при подключении (captive-landing). Как только телефон присоединяется к AtomSpectra-Outdoor, операционная система делает свою обычную «проверку связи» (Android — generate_204, iOS/macOS — hotspot-detect, Windows — ncsi). Плата отвечает на неё лёгкой страницей входа, и телефон показывает привычное уведомление «Вход в сеть» (как в кафе или аэропорту). На этой странице крупно выведен адрес прибора — 192.168.4.1 и atomspectra.local — и она сама, за ~1 секунду, открывает страницу прибора; там же кнопка «Открыть прибор →».

Как войти в Outdoor:

  1. Переключателем Indoor → Outdoor в шапке стартовой страницы. Плата перезагрузится и поднимет точку доступа; это «липкий» режим — сохраняется между перезагрузками, пока не переключите обратно;
  2. Автоматически (fallback) — если домашняя сеть недоступна ≥ 90 с, плата сама поднимает полевой AP одноразово: следующая перезагрузка снова пробует домашнюю сеть. Удобно, когда унесли плату из зоны роутера, не трогая настройки;
  3. С новой (ненастроенной) платы — в setup-портале кнопка «Полевой режим (Outdoor)».

Возврат в Indoor — тем же переключателем в шапке (а для fallback-режима достаточно перезагрузки в зоне домашней сети).

Полевой сценарий целиком: дома в Indoor настроили запись водопада → переключили в Outdoor → взяли плату + телефон (+ повербанк) в поле → телефон к AtomSpectra-Outdoor → всплыла страница с адресом → работаете со спектром и водопадом → дома вернули Indoor → приёмник забрал накопленные сегменты водопада с flash платы.

Время в полевом режиме

В Outdoor нет интернета → SNTP не работает. Время платы приходит от браузера телефона автоматически при открытии любой страницы (и раз в час). Ручная коррекция — поле datetime-local в разделе Система. При активном SNTP (дома) ручная/браузерная установка игнорируется — источник времени не воюет сам с собой.

Экспорт (N42/XML/spe/CSV) со дня записи, когда время ещё не пришло (часы = 1970), помечается «TIME NOT SYNCHRONIZED» и не портит нормальные записи.

Пароль полевой точки доступа

Пароль по умолчанию atomspectra — публичный, документированный. Через открытый AP управляется прибор (включая -rst, стирающий спектр) — для людных мест смените пароль в разделе Система (поле пароля AP + подтверждение; применяется после ребута). При дефолтном пароле Web UI показывает предупреждение.

BT/BLE

Плата работает только по USB (к спектрометру) и WiFi. Bluetooth/BLE не используется и не собирается (CONFIG_BT_ENABLED=n): BLE-радио ESP32-S3 не инициализируется ни в одном режиме, RAM и питание не расходует.

Web API

Эндпоинт Метод Что делает
/ GET Web UI
/api/csrf-token GET Выдать CSRF-токен (нужен в заголовке X-CSRF-Token на всех POST)
/api/status GET Статус устройства (JSON)
/api/spectrum.json GET Живой спектр + статистика + калибровка
/api/spectrum GET Сырой бинарный спектр (32768 байт)
/api/export.xml GET BecqMoni XML (живой спектр)
/api/export.csv GET InterSpec CSV (живой спектр)
/api/export.n42 GET ANSI N42.42 (живой спектр)
/api/export.spe GET ЛСРМ .spe (живой спектр)
/api/command POST Послать текстовую команду прибору
/api/devlog GET Последние текстовые ответы прибора (кольцо, параметр ?since=N)
/api/reset POST Сбросить счётчики спектра
/api/save POST Сохранить спектр на flash
/api/list GET Список сохранённых спектров (JSON)
/api/saved/<N>/export.xml GET Экспорт сохранённого спектра (XML)
/api/saved/<N>/export.csv GET Экспорт сохранённого спектра (CSV)
/api/saved/<N>/spectrum.json GET Сохранённый спектр (JSON)
/api/saved/<N>/delete POST Удалить сохранённый спектр
/api/device GET Информация о приборе (настройки, калибровка, серийник)
/api/system GET Здоровье ESP32 (heap, uptime, RSSI, flash)
/api/calibration POST Задать калибровочные коэффициенты вручную
/api/reboot-device POST Перезагрузить спектрометр (CMD 0xF3)
/api/reboot-esp POST Перезагрузить ESP32
/api/wifi/reset POST Сбросить WiFi, перезагрузиться в режим настройки
/api/time POST Установить время платы (авто от браузера / вручную) — полевой режим
/api/net-mode POST Переключить Indoor/Outdoor, перезагрузка
/api/ap-pass POST Сменить пароль полевого AP, перезагрузка
/waterfall · /api/waterfall/* · /ws/waterfall GET/POST/WS Водопад (спектрограмма): запись, снимок, стрим — см. WATERFALL.md

Все POST-эндпоинты требуют заголовок X-CSRF-Token со значением, полученным из GET /api/csrf-token. Web UI делает это автоматически. CSRF-токен генерируется при старте платы и защищает от подделки запросов сторонней страницей в браузере.

Безопасность и модель доверия

Шлюз рассчитан на доверенную локальную сеть (домашний Wi-Fi) и не имеет аутентификации пользователя — кто угодно в той же сети может открыть Web UI, читать спектр и управлять прибором. Это осознанный выбор для домашнего прибора без облака и аккаунтов; не выставляйте плату напрямую в интернет.

Что всё-таки защищено:

Чего нет (by design): TLS, логин/пароль, разграничение прав. Если нужен внешний доступ — заводите его через доверенный канал (VPN/реверс-прокси с авторизацией), а не пробросом порта.

Внешние обращения: плата выполняет SNTP-запросы к pool.ntp.org для синхронизации системного времени (используется в метках времени спектров и имён файлов). Никаких других исходящих соединений в интернет нет — спектры и данные остаются в локальной сети.

TCP-мост (порт 8234)

Прозрачный serial-over-WiFi мост. BecqMoni или AtomSpectra на ПК подключаются к <IP-платы>:8234 вместо COM-порта — и работают как обычно.

Водопад (спектрограмма)

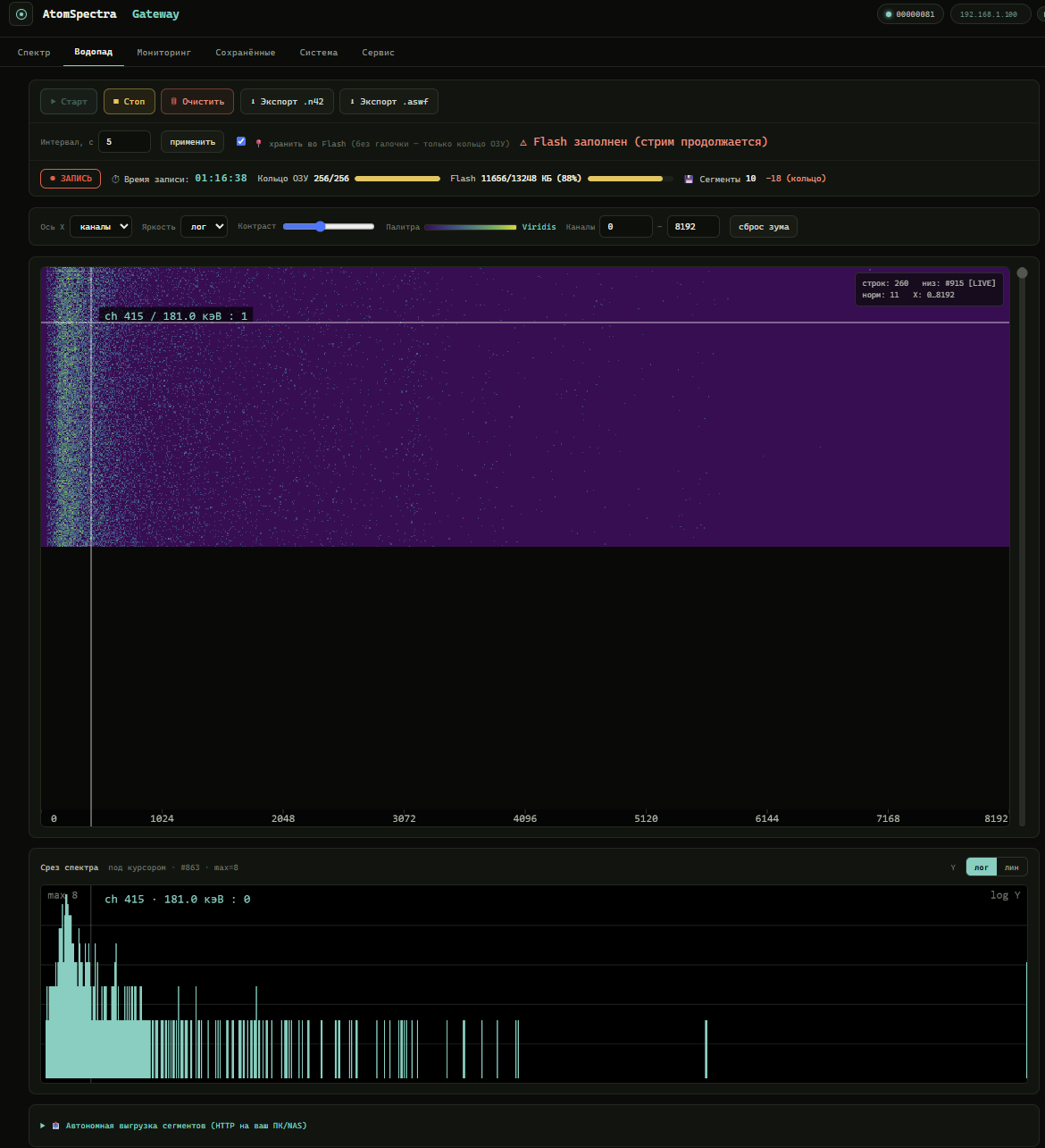

Web UI платы — вкладка «Водопад»: спектрограмма (время ↓, энергия →) и срез спектра

Помимо живого спектра шлюз умеет копить водопад — последовательность спектров через равные интервалы (каждая строка = дельта накопления за период, 8192 канала, uint16). Запись идёт на стороне платы: включил «Старт» — и плата пишет сегменты .aswf во flash сама, переживая закрытие вкладки, перезагрузку и сбой питания (#REC-11-A1). Готовые сегменты можно смотреть прямо в браузере (http://<IP-платы>/waterfall), стримить на ПК в реальном времени по WebSocket, забирать по HTTP и сшивать в единый файл (wf_pull_client.py / wf_recorder_app.py, #REC-12 — для многочасовых/многодневных записей без постоянного соединения) или выгрузить кнопкой «⬇ Экспорт .n42» прямо из Web UI в индустриальный ANSI N42.42 (InterSpec / PeakEasy / Cambio). Интервал между строками — 5 с…60 мин. Цвет спектрограммы — любая из 14 палитр (Inferno по умолчанию; выбор сохраняется в браузере).

🔴 Живое демо на реальных данных: https://vibeengineering-llc.github.io/atomspectra-waterfall-esp32/demo/ — та же спектрограмма из Web UI прошивки, отрисованная из реальной записи .aswf прибора «Atom Spectra» (480 строк × 8192 канала, реальная калибровка). Плата не нужна: наведите курсор — внизу появится срез спектра с энергетической шкалой в кэВ.

В scripts/ — инструменты для ПК: экспорт в N42 (waterfall_n42.py), офлайн 2D-просмотрщик водопада (waterfall_viewer.html), захват в .aswf (waterfall_client.py) и desktop-рекордер с автосшивкой сегментов на лету (wf_recorder_app.py / wf_pull_client.py, #REC-12) для многочасовой/многодневной записи без постоянного WS-соединения.

Готовый Windows exe рекордера (без установки Python): wf-recorder-v0.1.0 — самодостаточный wf_recorder.exe (~12 МБ), двойной клик, GUI откроется. Проверен 11-часовым соак-тестом (60 сегментов, 660 строк, 0 потерь; отчёт docs/rec12_report.md).

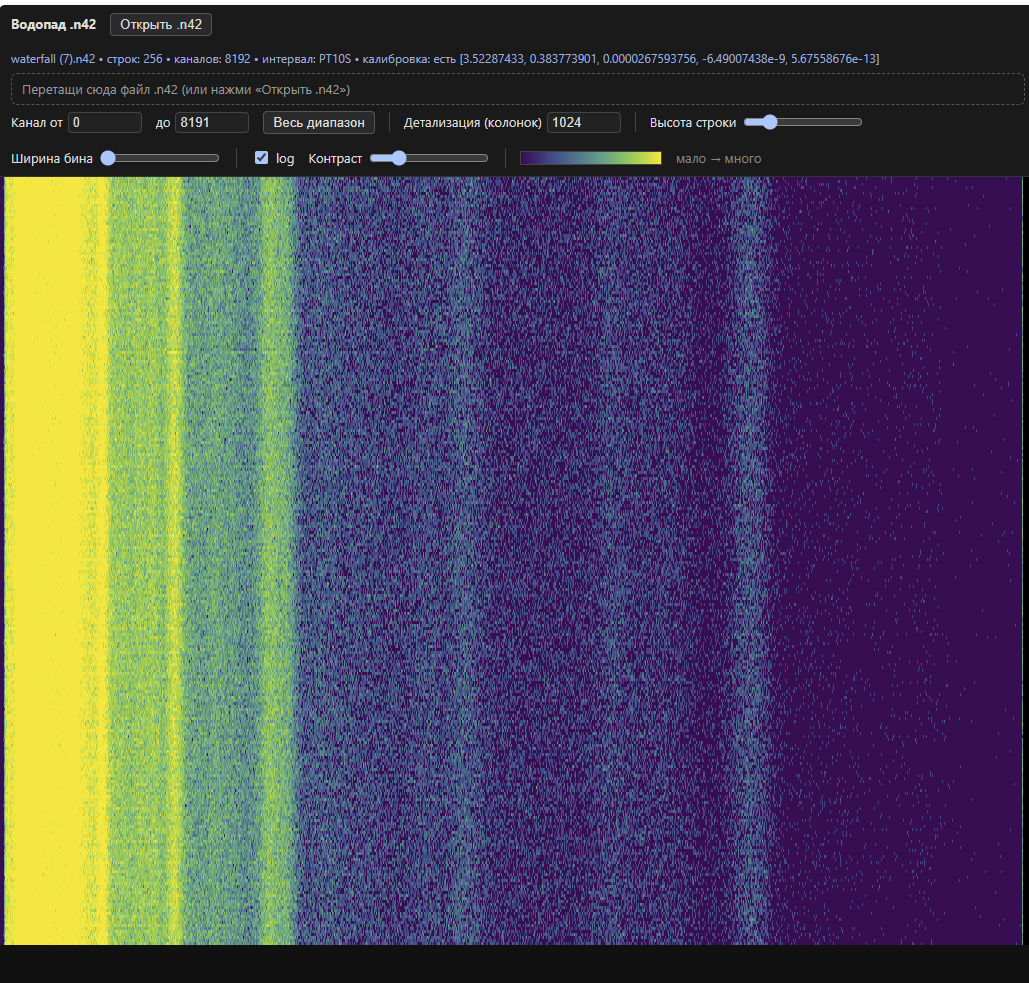

Офлайн-просмотрщик waterfall_viewer.html — heatmap водопада из .n42

Продвинутый вьюер. Для полноценного нативного приложения (3D-водопад, 2D-карта, панель «Срезы/Сечения/Выборки») см. отдельный репозиторий waterfall-viewer — он мощнее однофайлового HTML-вьюера из scripts/.

📖 Форматы (ASWW / ASWF / N42), полный Web API водопада, калибровка и работа со скриптами — WATERFALL.md.

Протокол

Atom Spectra общается по бинарному протоколу shproto через USB serial (600000 бод):

Параметр Значение
Стартовый байт 0xFE
Escape-байт 0xFD (следующий байт = ~byte & 0xFF)
Финишный байт 0xA5
CRC CRC-16 Modbus (init 0xFFFF, poly 0xA001)
Команды 0x01 гистограмма, 0x03 текст, 0x04 статистика, 0xF3 reboot

Калибровка: прибор возвращает 5 коэффициентов полинома в ответ на команду -inf (10 строк hex-encoded doubles + CRC32). Полином: E(ch) = c₀ + c₁·ch + c₂·ch² + c₃·ch³ + c₄·ch⁴.

📖 Полный справочник всех команд прибора и формата пакетов — PROTOCOL.md.

Структура проекта

atomspectra-waterfall-esp32/
├── components/shproto/       протокол shproto (CRC-16 Modbus, escaping)
│   ├── shproto.c
│   └── include/shproto.h
├── main/
│   ├── atomspectra.h          заголовок проекта, типы данных
│   ├── main.c                 точка входа, SNTP
│   ├── boot_config.c          поведение при старте платы (NVS-флаги, #FW-2/#FW-3)
│   ├── usb_host_cdc.c         USB Host CDC-ACM + FTDI vendor init
│   ├── wifi_manager.c         STA + AP captive portal
│   ├── web_server.c           HTTP API + BecqMoni XML + InterSpec CSV
│   ├── web_util.c             общие HTTP-хелперы Web-сервера
│   ├── tcp_bridge.c           прозрачный serial-over-WiFi мост
│   ├── spectrum.c             обработка спектра + LittleFS хранилище
│   ├── spectrogram.c          водопад: кольцо PSRAM + запись во flash
│   ├── web_waterfall.c        водопад: HTTP/WS API (ASWW/ASWF)
│   └── wf_offload.c           водопад: автовыгрузка сегментов по HTTP POST (#REC-11-A2)
├── web/
│   ├── index.html             основной Web UI (спектр, кнопки, экспорт)
│   ├── setup.html             captive portal (настройка WiFi)
│   └── waterfall.html         Web UI водопада (heatmap)
├── scripts/                   ПК-инструменты: N42-экспорт, просмотрщик, захват, рекордер
│   ├── waterfall_n42.py       водопад → ANSI N42.42
│   ├── waterfall_viewer.html  офлайн 2D-просмотрщик .n42/.aswf
│   ├── waterfall_client.py    захват WS-стрима в .aswf
│   ├── wf_pull_client.py      pull-запись сегментов + автосшивка в .aswf (#REC-12)
│   └── wf_recorder_app.py     desktop-GUI поверх wf_pull_client.py (+ wf_recorder.bat)
├── partitions.csv             таблица разделов (3 MB app + 12.9 MB LittleFS)
├── sdkconfig.defaults         конфиг ESP32-S3 USB OTG
├── CMakeLists.txt
├── INSTALL.md                 подробная инструкция установки
├── KNOWN_ISSUES.md            известные проблемы и ограничения
├── LICENSE                    MIT
└── README.md                  этот файл

⚠ Отказ от ответственности

Все эксперименты со спектрометрами и подключённым оборудованием вы проводите на свой страх и риск. Проект предоставляется «как есть» (as is), без каких-либо гарантий. Авторы и участники проекта не несут ответственности за любой вред, прямой или косвенный: повреждение спектрометра, детектора, ФЭУ, ESP32-платы, компьютера или иного оборудования, потерю данных или настроек прибора.

В частности:

Используя этот проект, вы соглашаетесь, что понимаете риски и принимаете полную ответственность за свои действия с оборудованием.

Лицензия

MIT — см. LICENSE.
